Der Drehzahlregler dient zur Modulation der Drehzahlregelung für Lüfter bis 400W (1,5A). Mehrere Lüfter können parallel an einen Controller angeschlossen werden, solange die Gesamtlüfterkapazität 400W nicht überschreitet. Die Steuerung ist mit einer austauschbaren Sicherung ausgestattet. Der Körper des Reglers besteht aus ABS-Material in Weiß.

Montage

Die für die Wandmontage geeignete Steuerung (in einer Standardverpackung, die nicht im Lieferumfang enthalten ist) dient zur Aufrechterhaltung und Regelung der Drehzahl aller Einphasenmotoren. Die Drehzahl ist abhängig von der Regelung der Versorgungsspannung von 60 bis 230V.

Abmessungen: 78 x 78 x 63 mm

Verbindung
Die Verbindung ist sehr einfach. Zerlegen Sie den Controller wie folgt. Entfernen Sie zuerst das Reglerrad, lösen Sie dann die Mutter und entfernen Sie die Unterlegscheibe.

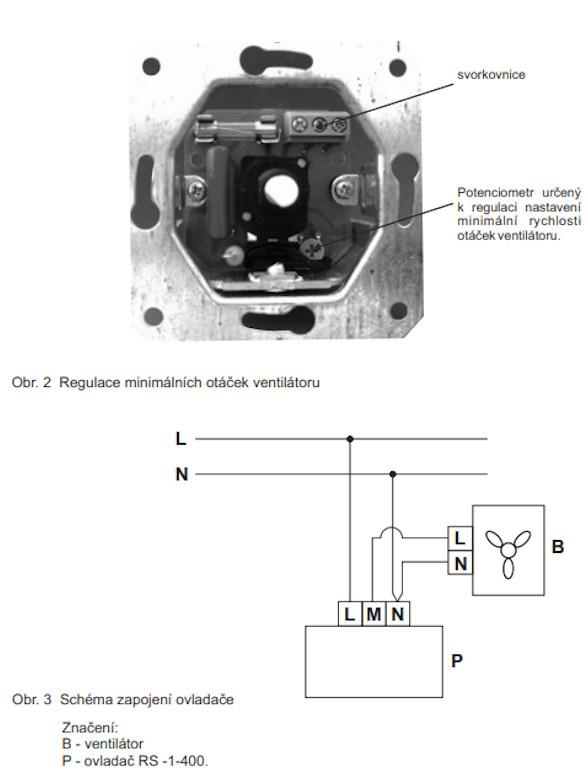

Dadurch werden die Controller-Abdeckungen freigegeben, die Sie leicht entfernen können. In der Gipsbox finden Sie den Schaltplan der Steuerung, siehe Abb. 2. Schließen Sie den Phasenleiter (220V) auf der einen Seite an den Buchstaben "L" an und führen Sie ihn aus dem Buchstaben "M" auf der anderen Seite heraus und schließen Sie ihn an der gewünschten Position am Lüfter an, den Sie steuern möchten .

Der Neutralleiter "N" ist üblich, daher schließen Sie ihn sowohl an den Lüfter als auch an die Steuerung an. Auf der Rückseite des Controllers befindet sich außerdem ein Einstellrad, mit dem die Empfindlichkeit des vorderen Hauptpotentiometers eingestellt wird.

Parameter
Leistungsaufnahme [W] 400
Nennstrom [A] 1.8
Schutz [IP] 40
Stromversorgung [V / Hz] 230/50
Temperatur max [° C] 35°C.
Gewicht [kg] 0,11
